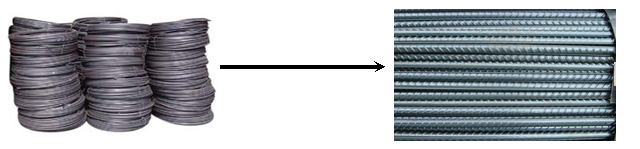

我廠成功批量生產ZLM系列二面冷軋帶肋鋼筋生產線。該設備可將Φ6.5－Φ14mm的Q235熱軋盤圓鋼筋，冷軋制成兩面有月牙的帶肋鋼筋，并徹底解決了長期困擾同業的冷軋帶肋鋼筋延伸率不達標的難題。
該設備生產出的二面冷軋帶肋鋼筋，各項技術指標全部超過熱軋HRB400(三級鋼)、HRB500（四級鋼）國家標準，鋼筋性能不回彈，延伸不下降，是三級鋼的高效替代產品，并可節約三級鋼、四級鋼中的貴重金屬V釩、Nb鈮、Ti鈦。
該設備機組操作方便，從放線，鋼筋軋制，強度控制，延伸調控，定尺切斷，兩面落料，自動推平，盤卷收線，全部實現自動化。更換不同的鋼筋也不需要更換軋輥，機器只作簡單調整，不用潤滑粉、也不用冷卻液、生產成本低，是一套收圈型高效二面冷軋帶肋鋼筋生產線。
結構特點：
■獨家設計：
·我廠高端設備主軋機、付軋機均采用主動式軋機，軋力分配量均衡，軋輥受力減少一倍，所以軋輥比同質量軋輥使用壽命高出一倍。(市場上都采用一付主軋輥拖動另一付被動輥，主軋輥受力過大造成軋輥容易損壞)
·更換不同規格的鋼筋無需調整機架、導料位置永不調整，減少因人員調整不當而導致出廢品。
· 軋輥采用恒張力自鎖方式，解決軋輥容易斷裂與不易固定和拆卸困難的難題。
·拖動電機驅動器，采用公認的節能產品《變頻器》使用鼠籠式驅動電機，把節能和故障率降到最低。
·【采用上下同步加載設計】：永不調整軋輥中心（獨我一家）。
·【采用雙放線架和整線系統設計】：人工放線已成為歷史，也減少因停機穿線、焊接造成效率低下。
·【采用全數字化控制】：操作簡單，尺寸修改方便。
·【除鱗、冷軋、傳動、導料、切斷均采用滾動軸承】：使用壽命長，互換性好。
·【速度無級可調，對焊后圓條也能順利通過】：無廢料。
·【整體鋼結構設計】：無需水泥基礎，墊平就可生產。
·【主機齒輪采用20Crmnmo】材料滲碳淬火,磨齒,噪聲小,負載力強,并配有水冷自循環式降溫,10年長期穩定工作,使用壽命更長。
·【無需外冷卻】：隨機配有內循環系統，無需建水池－占地耗錢。
·【導料咀均采耐磨材料制成】：可降低生產成本。
如配碳化鎢合金軋輥磨使用壽命達1萬噸以上，可以提高鋼筋表面成型質量。
機組配置及性能簡述:
本機組是用于生產冷軋二面帶肋鋼筋的專用設備，該套生產線可將Φ6.5－Φ14mm的Q235熱軋盤圓鋼筋，冷軋制成兩面有月牙的帶肋鋼筋。

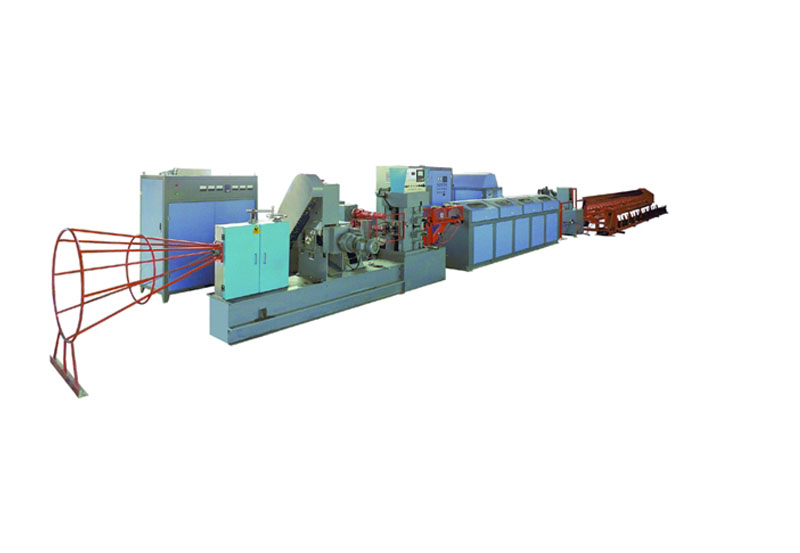

全套設備由放線架、整線籠、除鱗機、付軋機、主軋機、矯直、加熱、測溫、剪切、滑道、兩面接料、氣動自動推平、收線機等組成。機組按連續工作制設計，整套設備由PLC系統控制。
下面是各組成部分結構及性能的簡單描述：
（1）放線架
放線架的作用是保證該機組的高速運行，其由雙放線炮管組成，一個是工作架，另一個是備儲架，當一個在放線時可對另外一個炮管進行預裝料。當工作架上的盤圓放完時，將該卷盤圓的尾端與另備儲架上盤圓的頭端對焊打磨后，可繼續開機，此時可對另一個放線架進行預裝料，這種預裝料設計理念可提高因停機后裝料而降低工作效率。
（2）整線籠
整線籠由螺紋鋼焊接制成，其漏斗狀外形可把鋼筋由環形變成螺旋直條狀，從而保證鋼筋進入除鱗機前基本是直條，保證機器高速可靠運行。
3）除鱗機
除鱗機由5個除鱗輪，新產品增加了電動加壓、減壓、防塵門、斜滑道出氧化皮，氧化皮收集袋、創造除鱗無塵新理念。
（4）付軋機
軋扁機采用主動式軋輥，并采用冷卻系統，用Y2節能電機采用變頻器拖動，節能高效。
（5）主軋機
新主軋機采用全密封設計，以前加壓卡死等問題得到解決，主減速箱和換向齒輪箱合2為1體，除去十字滑塊等易損件，減速箱齒輪全磨齒運行平穩無噪聲。速度大幅度提高到180－200米/分
（6）控制面板
控制系統采用PLC程序控制，觸摸屏顯示，可以提高設備的運行穩定性和直觀性，觸摸屏?xí)@示故障位置，能快速準確找到故障點。
計長采用高分辨率編碼器計長，為提高切斷精度提供保證。
調速：主、付軋機采用一個旋鈕，操作更簡單。
（7）加熱柜
加熱設備選用國內****的幾個廠家供用戶挑選，柜有通用型多種規格,也有高節能型加熱設備，用戶可自由選配，因加熱設備節電差別較大，質量相差也較大，提醒用戶要慎重選用。
（8）剪斷
新剪斷采用我廠自主開發的伺服飛剪，采用進口伺服電機，有效提高飛剪的可靠性，提高剪切精度，在加速或減速時鋼筋剪切長短與勻速時基本相同，剪切動力小、反應快，具有行業領先水平。
（9）360o翻轉落料滑道系統
該系統采用（A→B→C→D→A）的雙組循環工作模式，落料架采用360度旋轉設計，不會夾條，避免經常調整和落料不順暢等缺陷。
（10）排列式下料系統
獨創的排列式下料系統，鋼筋切斷后排料架會自動向左或向右移動，鋼筋落下的位置不在一個地方，有效減少鋼筋交叉要人工來捋直，又能減少打捆后因鋼筋溫差較大質量不均勻等現象。
（11）接料系統
雙接料架（左右）接料，鋼筋切斷后從翻板上落下，落到斜面排線架上滑到U型接料裝置內儲存，有效提高工作效率。
（12）推平裝置
鋼筋落到集料架內長短不齊，需要推平，我廠設計一種氣動自動推平裝置，可替代人工推平，消除不安全隱患，可設定多少根推一次。
|
產品名稱
|
單位
|
冷軋二面帶肋鋼筋機組
|
冷軋二面帶肋鋼筋機組
|
冷軋二面帶肋鋼筋機組
|
冷軋二面帶肋鋼筋機組
|
冷軋二面帶肋鋼筋機組
|
冷軋二面帶肋鋼筋機組
|
|
型號
|
|
LMD10-9A
|
LMD12-10B
|
LMD12-10C
|
LMS12-10A
|
LMS12-10B
|
LMS16-14C
|
|
加工母材直徑
|
毫米
|
φ6-10
|
φ6-12
|
φ6-12
|
φ6-12
|
φ6-12
|
φ6-14
|
|
加工成品直徑
|
毫米
|
φ5-9
|
φ5-11
|
φ5-11
|
φ5-11
|
φ5-11
|
φ5-13
|
|
軋輥線速度
|
米/分鐘（m/min）
|
120
|
150
|
180
|
150
|
180
|
200
|
|
預定長度
|
米
|
1～99
|
1～99
|
1～99
|
1～99
|
1～99
|
1～99
|
|
落料滑道長度
|
米
|
6～12
|
6～12
|
6～12
|
6～12
|
6～12
|
6～12
|
|
落料方向
|
|
單方向落料
|
雙面落料
|
雙面落料
|
雙面落料
|
雙面落料
|
雙面落料
|
|
落料滑動方式
|
|
360°旋轉
|
360°旋轉
|
360°旋轉
|
360°旋轉
|
360°旋轉
|
360°旋轉
|
|
排鋼筋間距
|
毫米
|
選配件5～20
|
|
二次集料長度
|
米
|
選配長度6～12
|
|
集料推平方式
|
|
氣動自動推平
|
|
調速
|
|
調速
|
變頻
|
變頻
|
變頻＋變頻
|
變頻＋變頻
|
變頻＋變頻
|
|
控制方式
|
|
文本＋PLC
|
文本＋PLC
|
觸摸屏＋PLC
|
觸摸屏＋PLC
|
觸摸屏＋PLC
|
觸摸屏＋PLC
|
|
切斷誤差
|
毫米
|
±4
|
±2
|
±2
|
±2
|
±2
|
±2
|
|
主機功率
|
千瓦（KW）
|
75KW
|
90KW
|
132KW
|
75KW＋90KW
|
90KW＋110KW
|
110KW＋132KW
|
|
加熱功率
|
千瓦（KW）
|
300
|
400（500）
|
500（600）
|
500
|
600
|
800
|
|
總功率
|
千瓦（KW）
|
400
|
500
|
650
|
670
|
800
|
1050
|
|
總重(約)
|
公斤（Kg）
|
6000
|
8000
|
14000
|
9000
|
16000
|
20000
|
|
工作面積（包括放線、最小）
|
長×寬×高米
|
40×5×6
|
50×5×6
|
50×5×6
|
50×5×6
|
55×5×6
|
70×5×6
|
|
放線架
|
|
雙 組
|
|
整線器
|
|
選配件
|
|
軋機
|
|
上同步加壓
|
電動自動調
|
電動自動調
|
電動自動調心
|
電動自動調心
|
電動自動調心
|
|
軋制次數
|
|
2
|
2
|
2
|
2
|
2
|
2
|
|
軋片尺寸
|
mm
|
主動軋機φ228
+被動軋機φ155
|
主動軋機228＋被動軋機φ210
|
主動軋機φ228+被動軋機φ210
|
主動軋機φ228＋主動副軋機φ210
|
主動軋機φ228＋主動副軋機φ210
|
主軋機φ228＋主動副軋機φ210
|
|
調直方式
|
|
在線直條
|
在線直條
|
在線直條
|
在線直條
|
在線直條
|
在線直條
|
|
收線機
|
|
選配件
|
|
Φ6m鋼筋產量
|
公斤（Kg）
|
1598kg/h
|
2000kg/h
|
2398kg/h
|
2000kg/h
|
2398kg/h
|
2660kg/h
|
|
Φ7mm鋼筋量
|
公斤（Kg）
|
2170kg /h
|
2700Kg/h
|
3250kg/h
|
2700 kg/h
|
3250Kg/h
|
3620 kg/h
|
|
Φ8m鋼筋產量
|
公斤（Kg）
|
2800kg /h
|
3555kg/h
|
4200kg/h
|
3555 kg/h
|
4200kg/h
|
4728 kg/h
|
|
Φ9m鋼筋產量
|
公斤（Kg）
|
3500kg /h
|
4400Kg/h
|
5000kg/h
|
440Kg/h
|
5000kg/h
|
5988 kg/h
|
|
Φ10mm鋼筋量
|
公斤（Kg）
|
|
5000kg/h
|
5500kg/h
|
5000kg/h
|
5500kg/h
|
6000 kg/h
|
|
Φ11mm鋼筋量
|
公斤（Kg）
|
|
5500kg/h
|
6000kg/h
|
5500 kg/h
|
6000kg/h
|
7500 kg/h
|
|
Φ12mm鋼筋量
|
公斤（Kg）
|
|
|
|
|
|
7000 kg/h
|
|
Φ13mm鋼筋量
|
公斤（Kg）
|
|
|
|
|
|
8000 kg/h
|
|
Φ14mm鋼筋量
|
公斤（Kg）
|
|
|
|
|
|
7000 kg/h
|
|
Φ15mm鋼筋量
|
公斤（Kg）
|
|
|
|
|
|
8000 kg/h
|
|
整套操作人員
|
名/臺
|
3
|
4
|
4
|
4
|
4
|
4
|
