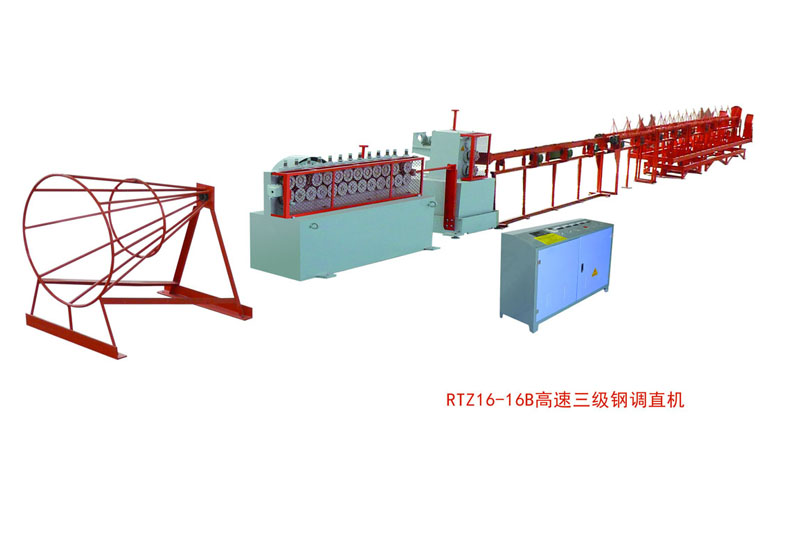

RTZ16-16B型冷軋帶肋鋼筋設備、熱軋帶肋鋼筋校直切斷機，適用于冷軋帶肋鋼筋在線調直和切斷、熱軋帶肋鋼筋（三級鋼）校直與切斷，是建筑施工、混凝土構件、網片加工定尺直條線材的理想設備。
●特點一：調直系統：采用我廠多年來生產的多輪組調直機結構，由水平和垂直2組多輪調直，矯直系統具有位置移動記憶檢測，更換不同直徑的鋼筋，調直輪會自動向下或向上 調整，達到換鋼筋快速調直（專利技術），縮短鋼筋調直時間，整個過程均自動完成，多輪組同步牽引鋼筋，輪與鋼筋的壓力減小，牽引力小，進而使耗能、鋼筋損耗減少。
●特點二：切斷系統：采用進口伺服電機，確保剪切精度，支持高速頻繁啟動剪切，使得可靠性、耐用性大大提高。
●控制系統：采用先進的PLC程序控制、彩色觸摸屏顯示、按鍵輸入，減少因環境差而導致觸摸屏損壞，關鍵部位采用進口名牌產品。具有故障識別及報警功能。
●三十組預設長度, 高效剪500毫米長度,能剪出較高精度,是高效率，低損耗設備。
●配在拉絲機后，可組成一條連軋+在線調直的高效設備機組，調直機會自動跟蹤拉絲機速度。
●獨創的間歇式飛剪切斷，切斷一次電動機只工作0.15秒，機電損耗小，使用壽命長，切斷精度高，避免了傳統校直機的連切，工作可靠性差等缺陷。
●采用彎曲應力消除原理矯直，校直后線材無劃傷、強度損失小。
●控制部分與主機分離設計，以提高電控系統的可靠性。
●落料架采用360度旋轉設計，不會夾條，避免經常調整和落料不順暢等缺陷。
注：可根據用戶的要求：增加無材料自動停機、二次接料、成品輸送帶等其它功能。
現公司推出新型調直機，調直速度達到200m/min以上，且調直效果好，不翻轉不扭曲。有意者可咨詢本公司。
|
名稱
|
單位
|
技 術 參 數
|
|
型號
|
|
LTZ12-12A
|
LTZ12-12B
|
LRTZ12-12A
|
LRTZ12-12B
|
RTZ12-12A
|
RTZ16-16B
|
|
調直鋼筋種類
|
|
冷軋、熱軋盤圓
|
冷軋、熱軋盤圓
|
冷軋、熱軋盤螺
|
冷軋、熱軋盤螺
|
熱軋盤螺
|
熱軋盤螺
|
|
校直直徑
|
毫米/mm
|
Φ4-10/12
|
Φ4-10/12
|
Φ4-12
|
Φ4-12
|
Φ5-12
|
Φ6-16
|
|
校直速度
|
米/分鐘（m/min）
|
50
|
80
|
80
|
180
|
180（200）
|
180（200）
|
|
預定長度
|
米
|
0.5--99
|
0.8--99
|
1--99
|
1--99
|
1--99
|
1--99
|
|
切斷誤差
|
毫米
|
±7（±2）
|
±5（±2）
|
±5（±2）
|
±2
|
±2
|
±2
|
|
落料滑道長度
|
米
|
6
|
8
|
8
|
8--12
|
8--12
|
8--12
|
|
接料架長度
|
米
|
1--12米（9米以上是選配）
|
|
控制方式
|
|
一組控制
|
兩組數控循環
|
觸摸屏+PLC
|
觸摸屏+PLC
|
觸摸屏+PLC
|
觸摸屏+PLC
|
|
主機功率
|
Kw(千瓦）
|
5.5/7.5
|
15
|
15
|
37
|
37
|
55
|
|
切斷功率
|
Kw(千瓦）
|
2.2
|
4
|
4.5
|
5.5
|
5.5
|
7.5
|
|
工作使用面積（包括放線）
|
長×寬×高
|
12×1.5×2
|
15×2×2
|
15×2×2
|
30×2×2
|
30×2×2
|
40×2×2
|
|
重量（約）
|
公斤（Kg）
|
1500
|
1800
|
8200
|
5200
|
5000
|
7200
|
|
牽引輪數量
|
只
|
6
|
6
|
6
|
10
|
10
|
10
|
|
調直方式
|
|
旋轉
|
旋轉
|
垂直、水平+旋轉
|
垂直+水品
|
垂直
|
垂直
|
|
調速方式
|
|
單一速度
|
兩段速度
|
兩段速度
|
變頻
|
變頻
|
變頻
|
|
剪切控制方式
|
|
數控機械
|
數控機械
|
伺服控制
|
伺服控制
|
伺服控制
|
伺服控制
|
|
剪切測長方式
|
|
|
|
|
旋轉編碼
|
旋轉編碼
|
旋轉編碼
|
|
卸料架形式
|
|
單
|
單
|
雙
|
雙
|
雙
|
雙
|
|
自動鋼筋平齊裝置
|
|
|
|
|
有
|
有
|
有
|
|
Φ6鋼筋產量
|
公斤（Kg）
|
666kg/h
|
1000kg/h
|
1000kg/h
|
2398kg/h
|
2398kg/h
|
2500kg/h
|
|
Φ8鋼筋產量
|
公斤（Kg）
|
1180kg/h
|
1900kg/h
|
1900kg/h
|
4200kg/h
|
4200kg/h
|
4200kg/h
|
|
Φ10鋼筋產量
|
公斤（Kg）
|
1840kg/h
|
2950kg/h
|
2950kg/h
|
6000kg/h
|
6000kg/h
|
6000kg/h
|
|
Φ12鋼筋產量
|
公斤（Kg）
|
|
|
|
7000kg/h
|
7000kg/h
|
7000kg/h
|
|
Φ14鋼筋產量
|
公斤（Kg）
|
|
|
|
|
|
8000kg/h
|
|
Φ16鋼筋產量
|
公斤（Kg）
|
|
|
|
|
|
9000kg/h
|
|
操作人員
|
名/臺
|
1
|
1
|
1
|
2
|
2
|
2
|
